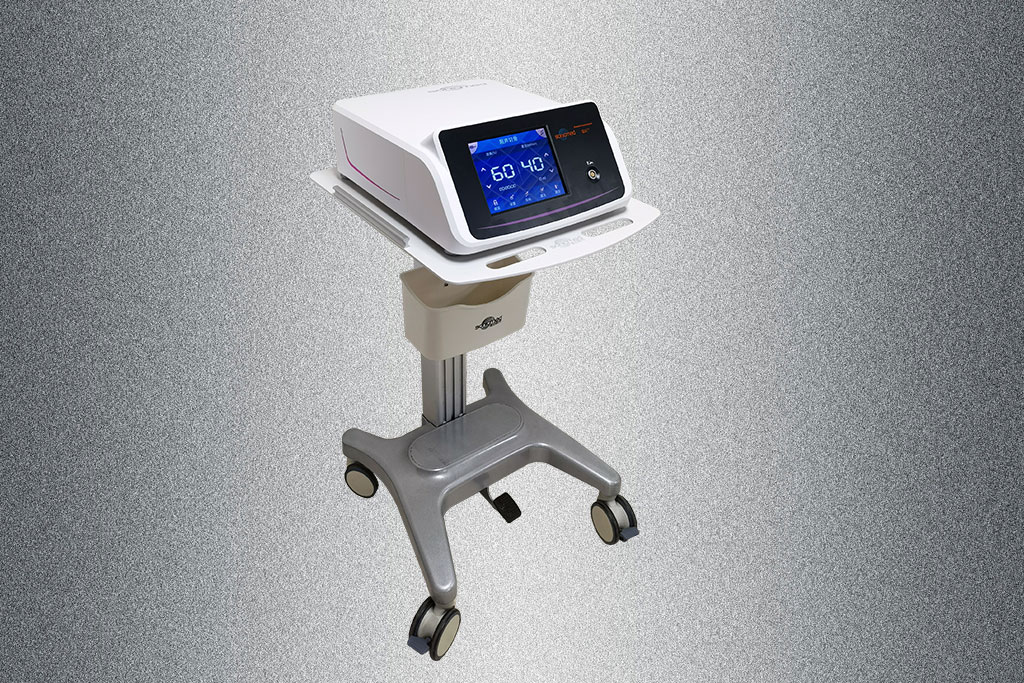

超声骨刀
产品类别:产品中心
产品型号:USI1004
品  牌:速迈医疗
超声骨刀作为一项创新技术,具有许多传统手动和电动骨科手术器械所不能比拟的特点和优势。大量的动物和临床实验表明,速迈超声骨刀操作安全性高,切割精确,不会轻易损伤周围组织,可让术者安全应用于一些精密骨科手术。但与传统的骨科大功率器械对比,如截肢关节置换等术式中使用的摆锯,铣刀等,超声刀的切割速度则较慢。综上原因,我们将该系统定义为一种微型小动力精密骨科手术器械,而且我们相信在这一领域,超声精细切骨磨骨手……
  • 产品介绍
  • 临床应用
  • 专家点评
  • 相关论文

超声骨刀作为一项创新技术,具有许多传统手动和电动骨科手术器械所不能比拟的特点和优势。大量的动物和临床实验表明,速迈超声骨刀操作安全性高,切割精确,不会轻易损伤周围组织,可让术者安全应用于一些精密骨科手术。但与传统的骨科大功率器械对比,如截肢关节置换等术式中使用的摆锯,铣刀等,超声刀的切割速度则较慢。综上原因,我们将该系统定义为一种微型小动力精密骨科手术器械,而且我们相信在这一领域,超声精细切骨磨骨手术系统将会充分发挥其切割优越性。

什么是超声骨刀

超声骨刀是一种通过压电转换装置将电能转换成机械能使钛合金刀头处于高频共振模态,利用刀头强大的机械加速度对目标骨组织进行粉碎和切割的手术工具。


超声骨刀的工作原理和特性

精细切割

不同于传统骨科器械,超声骨刀接触骨组织时,其刀头产生的几十万g重力加速度能够瞬间将骨组织粉碎,其作用范围仅有几百微米,不会对临近组织造成碎裂及损伤,从而实现精细切割。

软组织保护

由于超声骨刀特殊的工作方式,刀头及其接触的组织需要达到共振和阻抗匹配才能实现最大能量传递,而骨组织和软组织的阻抗差异非常大,导致骨刀短时间触碰软组织不会造成明显伤害,这就给了术者一定的延时来避免严重损伤。


超声骨刀的十大临床优势

1.手柄操控性好,握持稳定,反震小,能实现精确切割。

2.手术安全性高,刀头有很好的组织选择性,避免误伤血管和神经等重要软组织,磨刀微小摆动,无高速旋转,不会缠绕牵拉软组织。

3.刀头温度较低,避免组织热损伤。

4.创面整齐,易愈合。

5.超声刀切骨产生的合适温度能促进止血,手术出血少。

6.相比咬骨钳,可从体表实施全方位立体切割,适用范围广。

7.手术过程中无组织飞溅,不会造成意外风险。

8.手术过程中噪音小,为术者提供良好手术环境。

9.术者在手术过程中省力,缩短手术时间。

10.可在内窥镜下使用,实现微创手术。


超声骨刀安全性说明示意图



超声骨刀对神经的保护图



超声骨科手术系统与传统骨科手术器械的对比

主要应用

用于骨骼的切割、磨削和钻孔等功能的骨科(如脊柱外科,关节置换与修复,小儿矫形等)、神经外科、整形外科、耳鼻喉科、眼科、心胸外科、普通外科等领域


301医院口腔科(张海忠主任)《颞下颌关节强直修复术》
使用骨科磨刀将颞下颌关节和关节周围及颌间部位的骨性粘连切开。专家表示超声骨刀切割速度很快,很容易掌握,左右单手都可以轻松把持,操作方便。传统手术方式,会造成血液大量流失,至少有300ml至400ml的统计数量,但这次用超声骨刀,只有60ml的血液流失;更重要的是,超声骨刀比磨钻安全,不会将周围的软组织和纱布等缠绕起来。

超声骨刀在磨削骨组织 超声骨刀使用过程中出血少


积水潭医院脊柱外科(田伟院长)《锥弓根钉内固定术》
手术中超声骨刀发挥了重要作用,如果用常规磨钻打孔,会因为骨组织离周围的软组织很近,很有可能会伤到软组织,需要特别小心才行。用超声磨钻打孔就比较放心。超声磨钻现在完全可以代替常规磨钻了。
导航定位装置配合超声骨刀使用 超声骨刀使用中无烟雾、无飞溅现象


北医三院脊柱外科(刘晓光院长)《椎弓钉固定后凸矫形术》
超声骨刀使用效果好,切割速度很快,尤其对于硬膜有保护作用,脊髓膜保护完整,无损伤,使用起来比较放心,危险性相比于磨钻更安全。多类型刀具,对于不同部位有不同刀具可供选择。





超声骨刀切割骨组织 切割成型后的脊柱 切割下的骨组织




田伟 北京积水潭医院院长

有了超声骨刀的精细和安全性保障,我们就可以在骨和神经或者其它重要的软组织交界区很放心地操作。十几年前,医生就开始梦想有一种能够替代微型磨钻,使它变得安全有效的这种器具,通过我们中国科学家的努力,现在开始实现这个梦想,我想这种新的超声骨刀,未来在脊椎外科领域,还有神经外科领域会作出非常大的贡献。我们中国人在世界上,能够在某些领域走在前列,为我们中国创造很大的荣誉。


党耕町 原北京大学第三医院(北医三院)骨科主任

超声骨科手术设备可用于多种功能的切割,如开窗、矫形等,手术精确,能止血,视野清晰,性能大大优于电锯,是一种有前途的骨科手术器械;超声骨科手术设备手柄无振动,手感平稳,操作简便安全,较电锯容易控制,可替代咬骨钳及电磨头,非常适合用于脊柱外科手术;超声骨科手术设备手柄不发热,可长时间工作;超声磨钻无高速旋转,不刮带周围组织,容易控制,可用于颅内手术和脊柱手术中的椎板切除,代替传统电钻、电磨、电锯等


张光铂 《中国脊柱脊髓》杂志社主编

骨科的发展从无到有。最初的器械室凿子、斧子、锯子。到后来的咬骨钳、线锯等。磨钻的出现使骨科手术器械水平得到很大的提高。但近二十年,没有新的东西了。超声刀的出现,大大改善医生的手术条件,相比传统的器械,超声刀具有震小,不伤害软组织,止血的优势。从支持民族工业的角度,我们都应该大力支持超声刀。


邱贵兴 协和医院骨科主任

超声骨刀的止血效果非常好,在脊柱手术中,这一优势非常明显,并且能保护软组织。在颈椎后路双开门手术中,分别用转头磨椎板,片刀将棘突切开,从效果来看,已经完全能够取代咬骨钳,磨转,摆锯等,具有很大的安全性。



《超声刀在脊柱外科手术中的应用》
田伟、周兆英、罗晓宁,中国脊柱脊髓杂志2005年第15卷第12期 P753-P755

 《应用超声手术刀行颈椎双开门手术的安全性与可靠性》
孙宇、陈欣、史文勇、张毓笠、周兆英,中国脊柱脊髓杂志2007年第17卷第6期,P458-P460

 《超声刀在MED治疗腰椎间盘突出症中的应用》
张朝跃、吴家文、吴松、刘振东、刘莉,生物骨科材料与临床研究2006年10月第3卷第5期,P16-P18

 《内窥镜下经口咽入路手术治疗枕颈区疾病》
张朝跃、苗惊雷、詹瑞森、吴松,中华骨科杂志2006年11月第26卷第11期,P783-785

 《超声刀在骨巨细胞瘤中的应用》
张强,邹德威,马华松,海涌,中国矫形外科杂志2007年8月第15卷第15期,P1181-1182

 《超声手术刀组织切割的实验研究》
罗力、徐世杰、郭洲、顾煜炯、李根明,现代临床医学生物工程学杂志1997年第3卷第1期,P28-29
